DKX型電動閥門控制箱
[來源：原創]
[作者：admin]
[日期：12-09-15]
[點擊：]

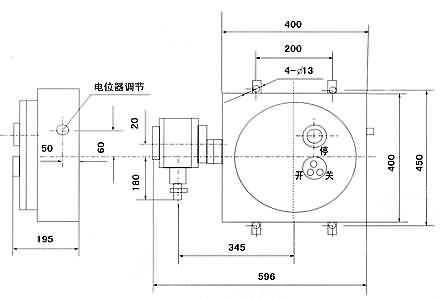

DKX-C掛壁式控制箱的外形及尺寸
抽屜式控制箱

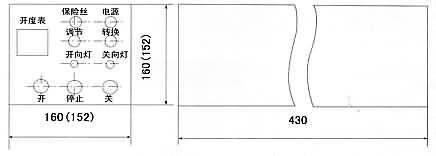

DKX-G掛壁式控制箱的外形及尺寸
掛壁式控制箱
DKX-GB防爆型控制箱的外形及尺寸
DKX電氣元件表
|
代 號
|
名 稱
|
型 號
|
數 量
|
|
在電動執行機構內元件
|
|||
|
TSO,TSC
|
轉矩開關
|
WK1-1
|
2
|
|
LSO,LSC
|
行程開關
|
HWK-11
|
2-4
|
|
LSF
|
閃光開關
|
V157
|
1
|
|
M
|
電動機
|
YDF
|
1
|
|
XSO,XSC
|
現場按鈕
|
WK1-1
|
2-3
|
|
W1
|
電位器
|
330Ω,1KΩ
|
1
|
|
控制箱內元件
|
|||
|
Q
|
空氣開關
|
DZ47-63
|
3
|
|
KO,KC
|
交流接觸器
|
EB9-EB30
|
2
|
|
FU
|
熔斷器
|
RL15,RL60
|
4
|
|
SA
|
現場/集控轉換開關
|
E-TEN 1322
|
1
|
|
SS,SO,SC
|
按鈕
|
LA11-11D
|
2-5
|
|
B
|
變壓器
|
220V/9V/6V
|
1
|
|
RD,GD,YD
|
指示燈
|
ND3,NDL3
|
2-4
|
|
CB
|
開度表
|
0-10mA
|
1
|
|
|
整流器
|
UA7085C
|
1
|
|
V
|
整流元件
|
LD RB156
|
4
|
|
C
|
電容
|
100UF,50V
|
1
|
|
W2
|
電位器
|
2.2KΩ,1W
|
1
|
|
注:主要電氣元件品牌型號可由用戶指定
|
|||
