Z型多回轉閥門電動裝置產品詳情
Z型多回轉閥門電動裝置，簡稱Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。
本系列電裝具有功能全，性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型。
按連接型式分：有轉矩型、電站型和推力型。
 |
 |
 |
 |
|
Z60W整體型多回轉閥門電動裝置 |
Z30W戶外型多回轉閥門電動裝置 |
Z60B/Z整體隔爆型多回轉閥門電動裝置 |
Z整體防爆型多回轉閥門電動裝置 |

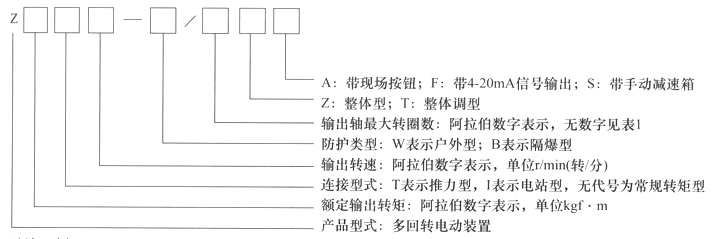

Z型多回轉閥門電動裝置型號表示方法
型號示例：
1、Z301-18W：多回轉電動裝置，輸出轉矩300N.m(30kgf.m)，電站型接口，輸出轉速18r/min，最大轉圈數60，常規，三相380V（50Hz）
2、Z45T-24B/S：多回轉電動裝置，輸出轉矩450N.m（45kgf.m），推力型接口，輸出轉速24r/min，最大轉圈數120，隔爆型，帶手動減速箱。
3、Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N.m(120kgf.m)，轉矩型接口，輸出轉速24r/min，最大轉圈數240圈，整體調節型。
Z型多回轉閥門電動裝置工作環境和主要技術參數
電源：
常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）
工作環境
工作溫度：-20~+60℃（特殊訂貨-40~+80℃）
相對濕度：≤95%（25℃時）
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有d Ⅰ和d ⅡBT4兩種，d Ⅰ適用于煤礦非采掘工作面，d ⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
防護等級：IP55（特殊訂貨）
工作制：短時10分鐘（特殊訂貨30分鐘）

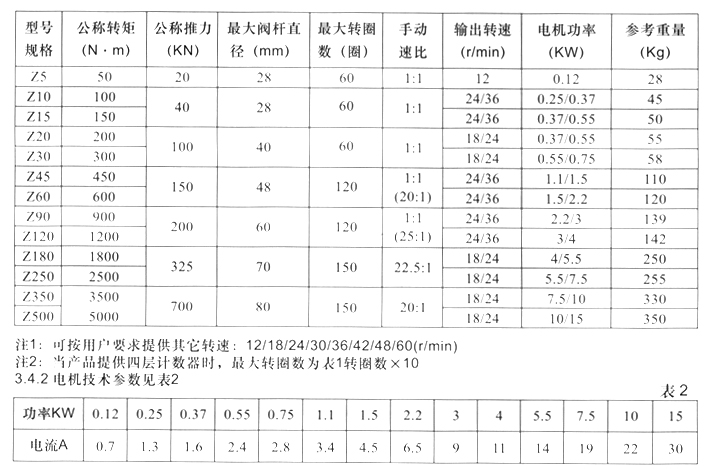

型號規格和主要性能

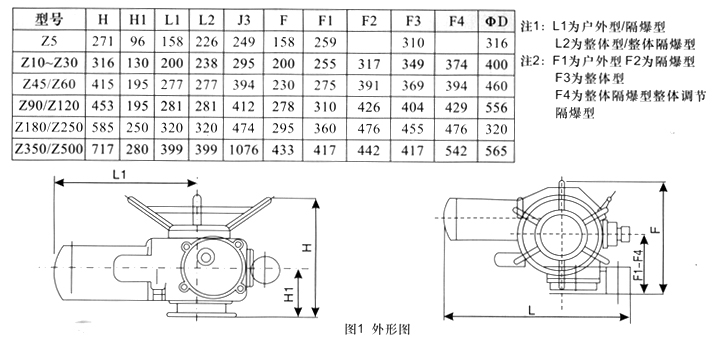

Z型多回轉閥門電動裝置外形及連接尺寸

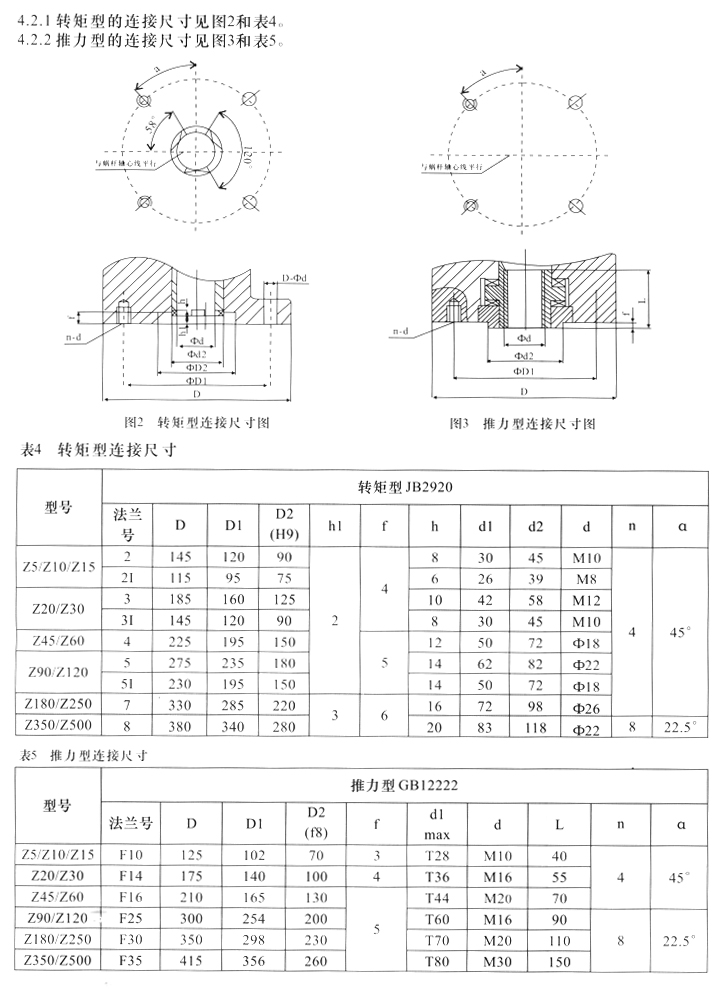

Z型多回轉閥門電動裝置與閥門連接的結構示意圖及尺寸
Z型多回轉閥門電動裝置電氣控制原理圖和接線

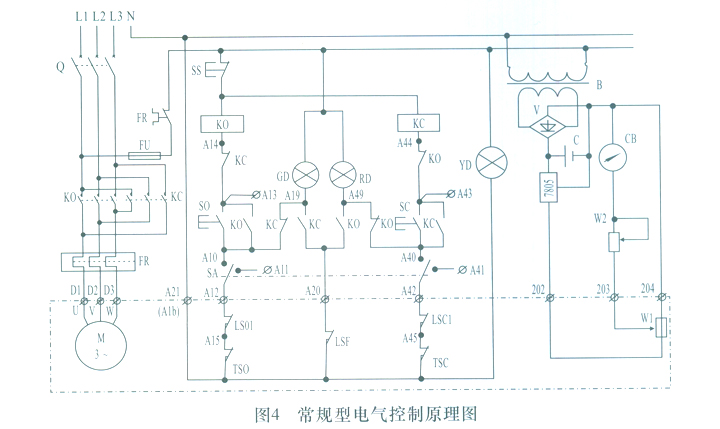

常規型電氣原理圖

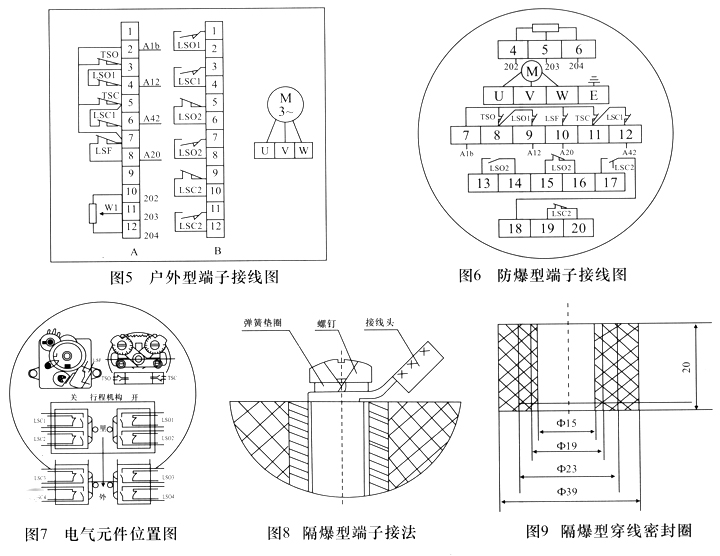

常規戶外型及隔爆型電動裝置端子接線圖

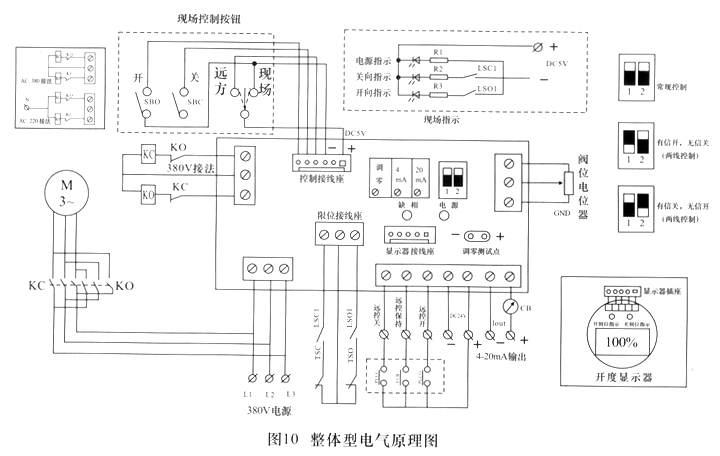

整體型電氣原理圖

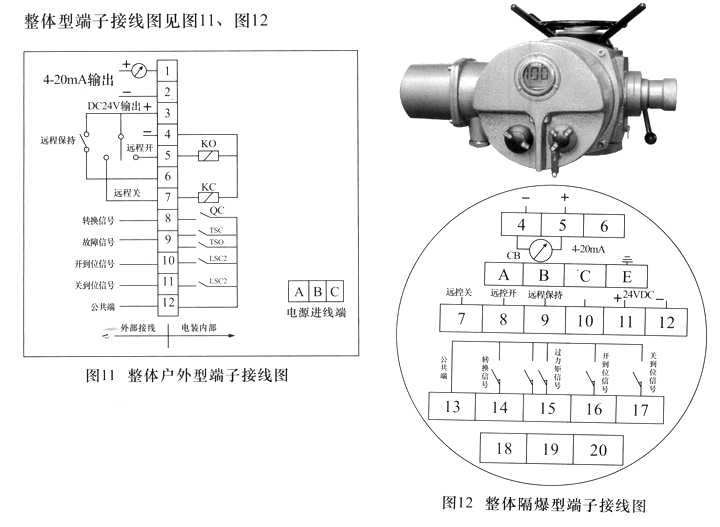

整體型端子接線圖

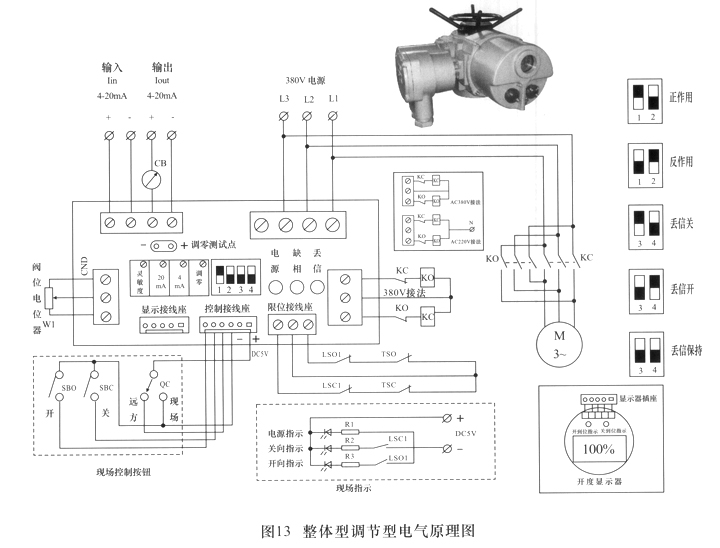

整體調節型電氣原理圖

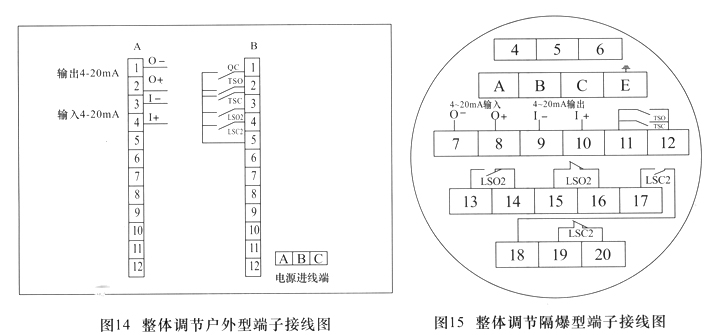

整體調節型端子接線圖
