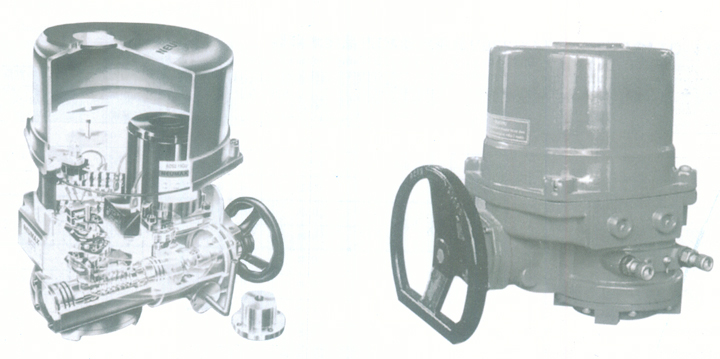

QT多回轉閥門電動執行器是我廠在綜合國內外同類產品特點的基礎上最新研制的一種獨立式部分回轉產品。它適用于控制蝶閥、球閥、旋塞閥等做90℃回轉的閥門。它可以現場操作也可遠距離控制。該產品可廣泛的應用于石油化工，冶金、船舶、輕工食品、造紙、建筑、市政工程、火電水電等使用管道閥門的工業領域。
QT系列產品的技術性能符合JB/T9528-1997《普通閥門電動裝置技術條件》的規定，并且符合相關的國家標準和行業標準規定。
QT系列查您的基本型為戶外型，其防護等級為IP67（需要更高防護等級可在訂貨時提出）。產品也可制成防爆型，用戶應在訂貨時提出，防爆型的基本技術參數和法蘭結構尺寸與本樣本內容相同，但防爆產品的型號、規格、外形尺寸、結構形式、防爆級別與性能等應詳見本公司防爆產品樣本。
QT系列部分回轉閥門電動裝置基本特點:
殼體件制造全部為壓鑄鋁工藝和精密機加工，關鍵零件質量穩定。
產品體積小、重量輕，外表采用噴涂工藝具備優良的外觀質量。
行程控制終端位置調整與轉矩開關設定方便并能保證控制可靠。
傳動副零件精度高，各轉動部位采用球軸承，整機效率高噪音低。
輸出軸為蝸輪副傳動，可在任意位置實現自鎖。
具有可調整的閥門終端機械限位機構。
手/電動切換機構為半自動電動優先形式可保證操作安全可靠。
具備理想的戶外性能。
法蘭連接形式多樣，輸出軸內置閥桿接頭，產品安裝拆卸方便。
QT多回轉閥門電動執行器可選功能:
4~20mA DC閥位反饋信號。
增設電氣模塊具有自動調節功能。
增設限位開關提供控制用無源接頭。
實現整體型控制，具備現場/遠控轉換功能和現場開、關、?？刂乒δ?。
內置電機熱保護元件。
電氣控制腔內置空間加熱器。
輸出軸轉角大于或小于90度控制/
其他特殊功能要求。

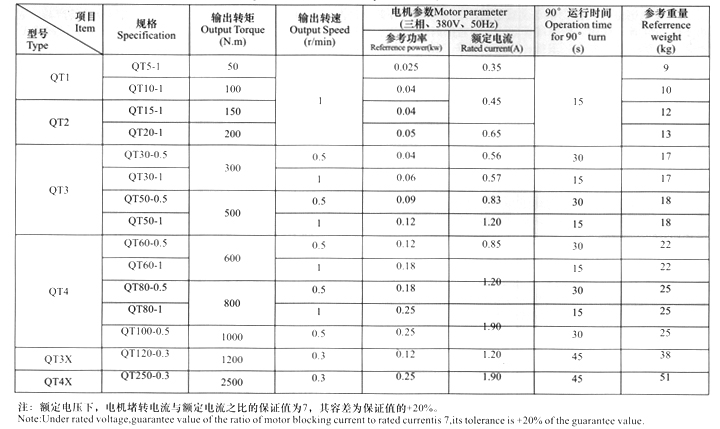

QT1~QT4含QT3X、QT4X（380V三相電動機）產品技術參數

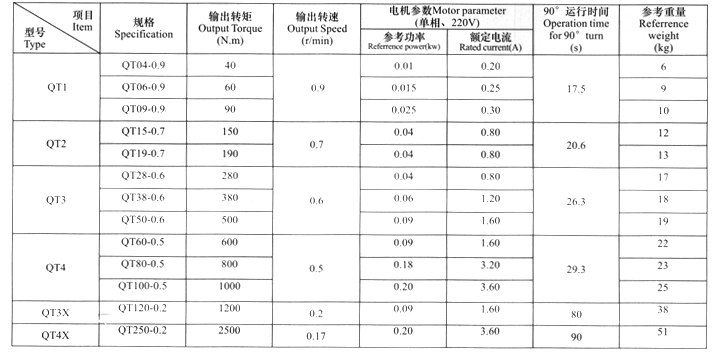

QT1~QT4含QT3X、QT4X（220V單相電動機）產品技術參數

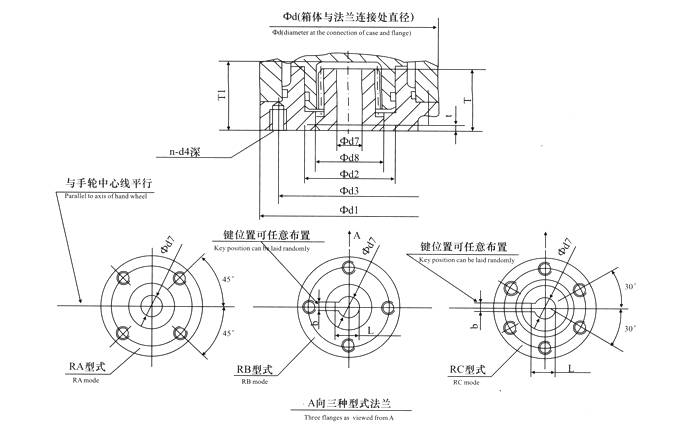

QT1~QT4（QT3X、QT4X）法蘭結構及尺寸

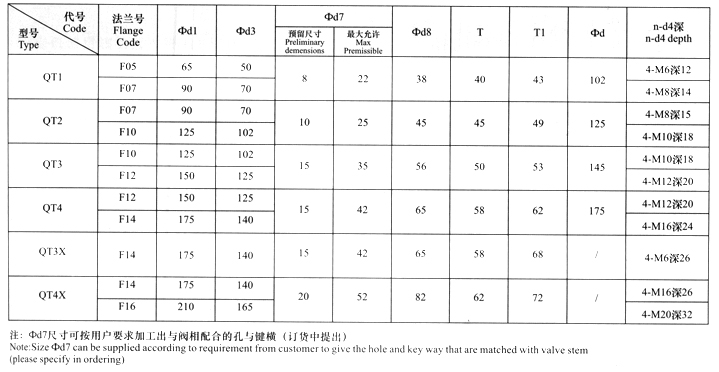

RA型式（國標）法蘭尺寸表
RB型式（制）法蘭尺寸表

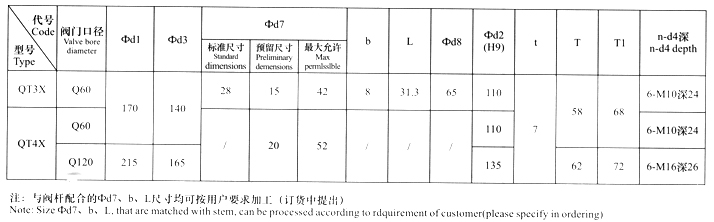

RC型式（傳統）法蘭尺寸表（QT3X、QT4X）
QT1~QT4出口型用法蘭結構及尺寸

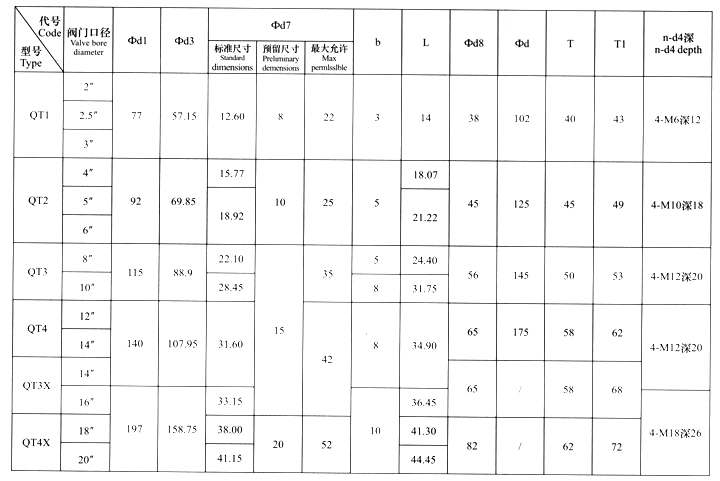

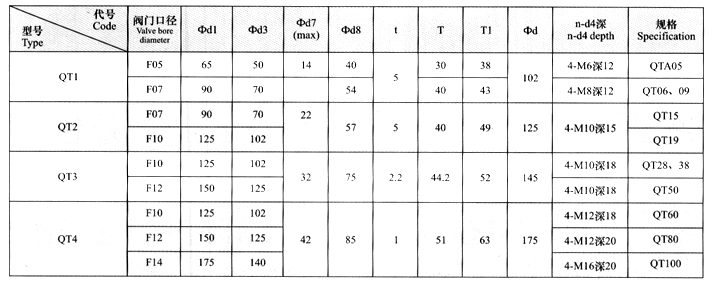

出口型用法蘭尺寸表（QT1~QT4）

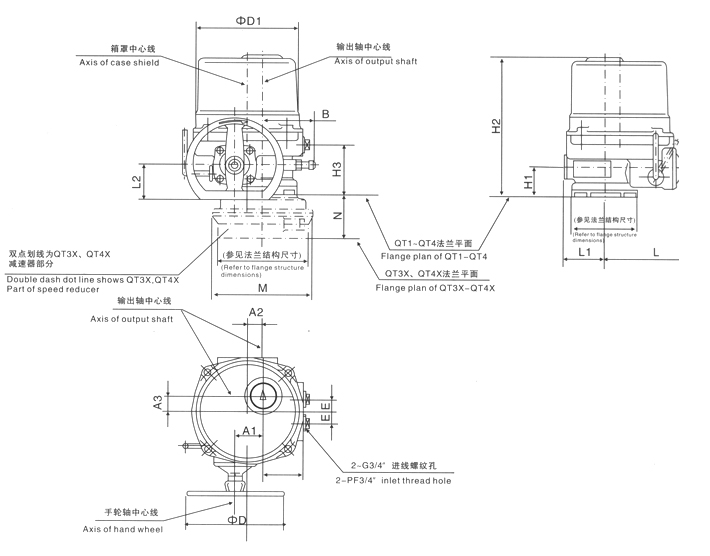

QT1~QT4(QT3X、QT4X)外形圖

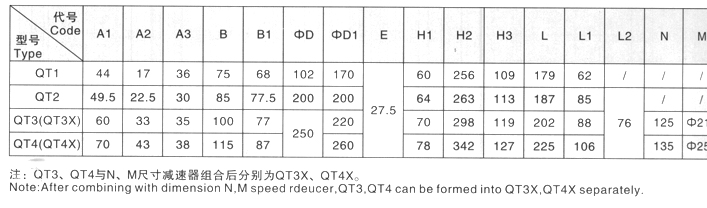

QT1~QT4（QT3X、QT4X）外形尺寸表
